直流屏，也可称为直流屏电源屏，直流屏一体化电源系统，通常由主机柜和电池柜组成，遇到容量大比较复杂的情况，直流屏会再单独配馈线柜。直流屏因为自动化程度更高，功能更加健全而在电力行业得到普及。

    直流屏由交配电单元、充电模块单元、降压硅链单元、直流馈电单元、配电监控单元、监控模块单元及绝缘监测单元组成。直流屏通除基础的交流监控、直流监控、开关量监控外，还可以配置绝缘监测、电池巡检功能，用来对直流系统进行全面监控。系统中的各基础监控单元受主监控的管理和控制，通过通讯线将各基础监控单元采集的信息送给主监控统一管理。

    主监控显示直流系统各种信息，用户也可触摸显示屏查询信息及操作，系统信息还可以接入到远程监控系统，实现了远程操控模式，便于我们随时了解信息情况，及时处理问题。

    直流屏厂家遇到有人问到，变电站直流屏是否一定要用蓄电池来进行工作的问题，整流过来之后能不能直接供直流电，觉得只要保证直流屏进线交流电的供应，比如采用双回路供电就觉得很可靠了，那么具体是不是这样呢?

    变电站直流屏是必须要安装蓄电池的，蓄电池不仅是作为备用电源，在电磁开关合闸时需要非常大的直流电流，为了防止直流母线电压瞬时下降影响到继电保护正常运行，所以需要用蓄电池来弥补这部分直流电流。并且蓄电池可以说是站内最可靠的直流电源，在全站交流失电的情况下，蓄电池要给UPS、继电保护、监控装置等等设备供电，比充电机还要可靠。

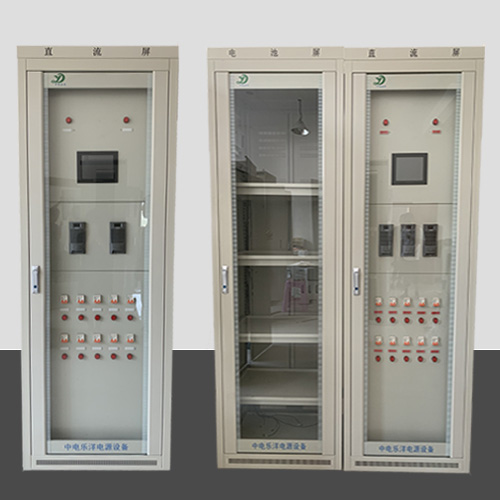

    中电乐洋LY-GZDW系列直流电源系统

    产品概述：

    新一代微机控制型直流电源系统GZDW系列采用一体化模块结构设计，主要由监控模块、整流模块、绝缘监测模块、电池巡检模块、交直流监测模块、开关量监测模块、降压模块、配电单元、蓄电池和柜体组成具有配置灵活。性能稳定，界面友好，操作简单，管理智能等特点。可作为高压开关、机电保护、自动装置、通信设备程控交换机。电力载波机等设备的操作和控制电源，具有与自动化系统连接的四遥接口，提供RS232和RS485两种通讯选择，提供RTU、CDT、MODBUS三种通讯协议选择。

    由此可见，变电站直流屏是必须要用蓄电池的，蓄电池可以作为备用电源，为高压开关柜提供操作电源，为高压开关柜分合闸时提供强大的直流电流供应。同时也可以在交流电断电的情况下，为ups、继电保护装置提供备用电源，相比充电机可靠性更高，因此使用更加安全稳定方便。
