直流屏的调试，接通交流电源测试交流双电源切换装置是否工作正常，双电源切换装置的下口电压是否正常。交流部分测试正常后，依次闭合充电模块的交流开关，观察模块是否正常启动并测量模块输出电压和极性。充电模块启动正常并输出电压和极性正确后，接通电池组开关及各母线开关，测量电池组开关下口、合母、控母电压和极性是否正确，并观察电压表计是否方向打反。

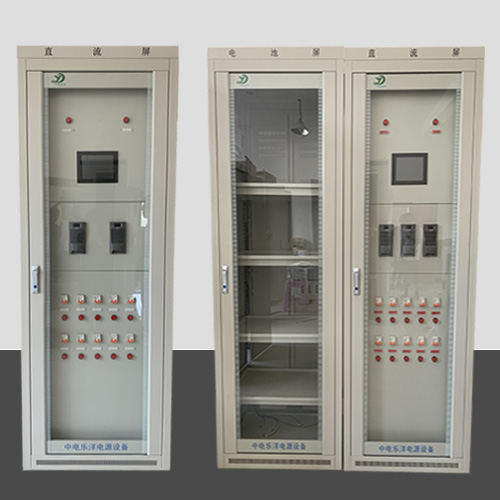

    发电厂和变电站中的电力操作电源现今采用的都是直流电源，它为控制负荷和动力负荷以及直流事故照明负荷等提供电源，是当代电力系统控制、保护的基础。直流屏由交配电单元、充电模块单元、降压硅链单元、直流馈电单元、配电监控单元、监控模块单元及绝缘监测单元组成。主要应用于电力系统中小型发电厂、水电站、各类变电站，和其他使用直流设备的用户（如石化、矿山、铁路等），适用于开关分合闸及二次回路中的仪器、仪表、继电保护和故障照明等场合。直流屏是一种全新的数字化控制、保护、管理、测量的新型直流系统。监控主机部分高度集成化，采用单板结构（Allinone），内含绝缘监察、电池巡检、接地选线、电池活化、硅链稳压、微机中央信号等功能。主机配置大液晶触摸屏，各种运行状态和参数均以汉字显示，整体设计方便简洁，人机界面友好，符合用户使用习惯。直流屏系统为远程检测和控制提供了强大的功能，并具有遥控、遥调、遥测、遥信功能和远程通讯接口。通过远程通讯接口可在远方获得直流电源系统的运行参数，还可通过该接口设定和修改运行状态及定值，满足电力自动化和电力系统无人值守变电站的要求；配有标准RS232/485串行接口和以太网接口，可方便纳入电站自动化系统。

    直流屏的组成

    充电柜-充电模块-监控模块（别称电力电源监控模块）电池组（别称电池巡检仪/电池检测仪系列）-降压硅链

    直流屏主要特点

    系统特点

    高可靠性：

    采用开关电源的模块化设计，N+1热备份。

    充电模块可以带电热插拔，平均维护时间大幅度减少。

    动力母线和控制母线可以由充电模块单独直接供电，可以通过降压装置热备份。

    硬件低差自主均流技术，模块间输出电流最大不平衡度优于5%。

    可靠的防雷和电气绝缘措施，绝缘监测装置能够实时监测系统绝缘情况，确保系统和人身安全。

    系统设计采用IEC，UL等国际标准，可靠性与安全性有充分保证。

    高智能化：

    监控模块采用大屏幕液晶汉字显示，声光告警。

    可通过监控模块进行系统各个部分的参数设置。模块具有平滑调节输出电压和电流的功能，具备电池充电温度补偿功能。

    具有多个扩展通讯口，可以接入多种外部智能设备（如电池测试仪、绝缘监测仪装置等）。

    现代电力电子与计算机网络技术相结合，提供对电源系统的“遥测、遥控、遥信、遥调”的支持，实现无人值守。

    蓄电池自动管理及保护，实时自动检测蓄电池的端电压、充电放电电流，并对蓄电池的均浮充电进行智能能控制，设有电池过欠压和充电过流声光告警。

    系统采用监控装置内置绝缘监察、电池检测、接地选线、电池活化、硅链调压、中央信号等功能单元，大大方便用户使用；系统采用独有的“一线通”接线技术，大大方便大容量直流系统的屏内接线，方便用户维护。

    ●充电模块采用自然冷却方式，平均无故障时间大幅提高，而且可用于环境相对恶劣的场所；

    ●充电模块可带电插拔，平均维修时间大幅减少；

    ●采用国际最新软开关技术，主要器件采用高质量的名牌产品；

    ●硬件低差自主均流技术，模块间输出电流最大不平衡度优于±5%；

    ●可靠的防雷和高度的电气绝缘防护措施，绝缘监测装置实时监测系统绝缘情况，确保系统和人身安全；

    ●监控模块采用大屏幕液晶触摸屏显示，真人语音告警；

    ●监控程序采用面向对象的设计思想,模块化编程,有利于程序维护与升级；

    ●可通过监控模块进行系统各部分的参数设置,具有详细的在线帮助功能；

    ●具备平滑调节输出电压和电流，蓄电池自动温度补偿等先进功能；

    ●现代电力电子技术与计算机技术相结合，实现对电源系统的“遥测、遥控、遥信、遥调”以及实现无人值守；

    ●蓄电池自动管理及保护，实时自动监测蓄电池的端电压，充、放电电流，并控制蓄电池的均充和浮充，设有电池过欠压和充电过流声光告警。

    ●装置可通过公共电话线进行程序支持，实现远程维护诊断——直流屏监控模块。
