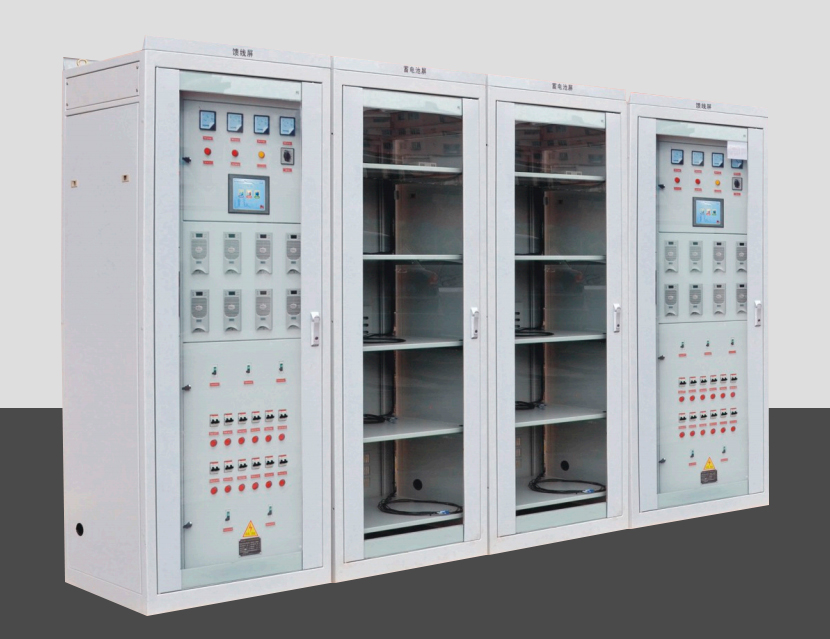

LY-GZDW系列高频开关直流电源屏是我公司结合多年技术经验积累、生产体系管理，根据GB/T19826-2005和DL/T459-2002等标准自行设计生产的直流电源成套装置，是目前变配电系统必不可少的直流电源系统。现已广泛应用于从500KV到10KV不同电压等级的变电站及开闭所，15MW-60MW发电机组的电厂，国家重点工程如地铁、油田化工、冶金等，作为控制、信号、事故照明等负荷的正常与事故情况下的直流供电，可实现无人值守，是传统直流电源成套装置的理想换代产品。

二、系统特点

■智能化程度高

充电模块采用我公司自主研发的LY系列智能型高频开关电源，该系列电源是专为电力系统设计，具有“四遥”功能的智能电源。电源采用世界领先的“谐振电压型双环控制的谐振开关电源技术”，具有体积小、重量轻、效率高（95%以上）、可靠性高等优点。产品包括220V、110V、48V三大系列、几十个品种，配有标准RS-485接口，易于与自动化系统对接，适用于500KV到10KV不同电压等级的变电站及开闭所，15MW-60MW发电机组的电厂，国家重点工程如地铁、油田、化工、冶金等。其充电过程完全符合铅酸蓄电池、镍镉电池充电曲线要求，系统对电池实现智能充电管理，并带有温度补偿功能。监控系统配有标准RS-232/485接口，提供多种通信规约，方便接入自动化系统，提供开放协议，方便组网，轻松实现“四遥”及无人值守。

■可靠性高

充电装置使用多个高频开关模块并联，N+1热备份，可平滑扩容，模块间均流特性好，模块支持带电热拔插（注：应尽量避免带载热插拔产生拉弧烧毁模块输入输出接插件）。具有一体化接口，方便模块更换，提高了系统的稳定性和可靠性。整流模块及监控器的重要部位全部选用进口可靠元器件，产品出厂前经过高温老化及多级质量管控，保证运行时的稳定性和可靠性。

■操作、使用简单

交直流输入输出及母线开关上下电无顺序要求；监控系统集散式设计，底层模块即插即用（需在监控中设置），带电热插拔，方便安装、检修、更换。

■显示、报警功能完善

监控功能完善，高智能化，采用8英寸大屏幕液晶汉字显示（可提供英文显示菜单），触摸屏利用触摸操作，监控自带声光告警。采用高性能器件，断电后运行记录和历史故障不丢失。

■两路交流输入、自动切换

交流配电单元具有缺相保护功能，并且两路市电切换时有延时保护，保证市电切换时模块软启动，减小电网及模块自身冲击，不会造成模块损坏，增强了系统的稳定性和可靠性。

■完善的电池管理

对蓄电池自动管理及自动维护保养，实时监测单体蓄电池的端电压，及电池组充、放电电流，检测记录放电AH数自动控制均、浮充转换以及定期维护性均充。

■自动电池温度补偿

具有电池温度补偿功能，温度补偿系数可根据不同电池种类自行设定，满足不同品牌电池的温补要求，最大程度延长电池寿命。

■高效率、高功率因数

电源满载效率>95%；采用无源功率因数校正技术，满载功率因数>0.92。

■稳压、稳流精度高

稳流精度≤±1%；稳压精度≤±0.5%；纹波系数≤±0.5%

■方案齐全、组合方便

可根据用户订货时提出的方案，进行生产。
